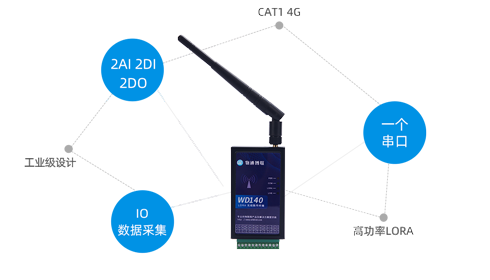

硬件参数：1路232/485串口，2AI-1DI-1DO等多路IO
联网功能：CAT1 4G 、高功率LORA（433MHZ、915MHZ）
采集功能：支持采集模拟量、数字量采集，支持快速的脉冲计数
本地透传：通过LORA实现12KM以内的无线数据透传
云端接入：通过4G实现与云平台的远程无线数据监控
应用场景：工厂、矿山、油田、水利、农业、港口等
支持2路的12位高精度模拟量输入，支持1路的数字量输入和1路的数字量输出（2AI、1DI、1DO），支持电流型和电压型，支持多种量程和倍率计算；支持1路的干、湿接点可选的0~60V数字量输入（默认干接点，支持计数器功能）；支持1路的光耦隔离的晶体管输出；
内嵌大功率、远距离的LORA传输芯片，发射功率可达30dbm,最大支持12KM的距离传输； 支持410~493MHz和850~930MHz可选配频段，国内外均可用；
可灵活配置LORA的信道、功率、空中速率等参数；支持最大帧长和超时时间设定，适合各种数据包和相应速度的场景应用；
支持标准的Modbus RTU协议进行本地的IO控制和数据采集；
支持通过4G网络实现将串口及IO的数据通过MQTT协议上传到各种云端平台和系统；

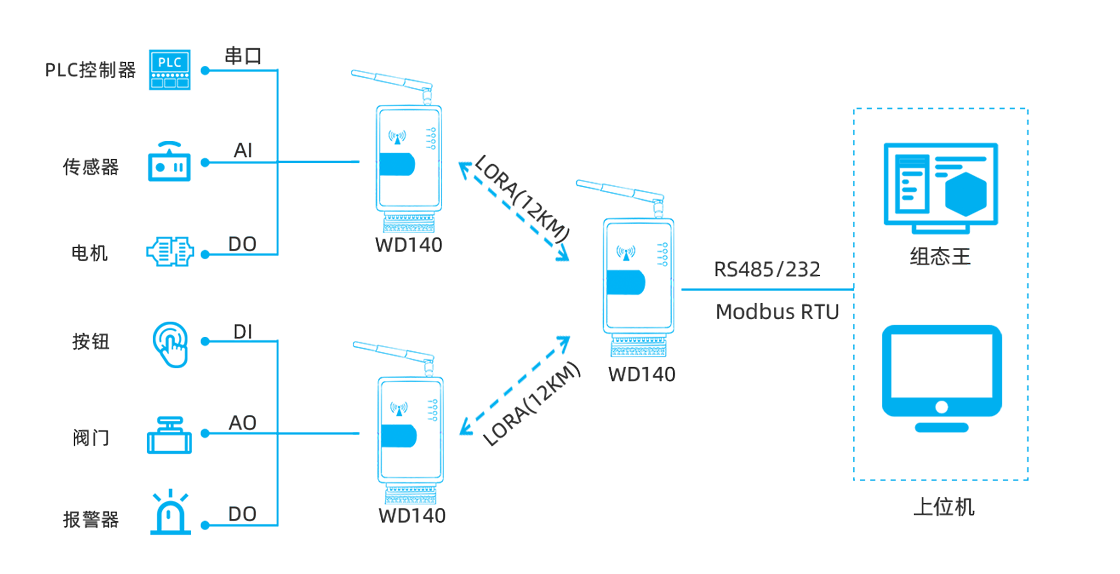

支持232或者485串口的无线透传、支持点对点、点对多点的数据透传
支持不同系统共存的无干扰的数据透传；
1）6~35V宽电压设计、-40~+85℃宽温设计；
2）隔离的RS232或RS485设计，15KV ESD保护；
3）采用光耦隔离的数字量输入、精准基准电压和高可靠性的继电器设计；
| 硬件规格 | ||
|---|---|---|
| 硬件平台 | CPU核心 | 32位 Arm Cortex-M4 |
| 接口特性 | 电源接口 | DC 6V-35V （接线端子） |
| 串口接口 | 1个串口(RS232/RS485)，15KV ESD保护，1200~128000bps,默认19200 | |
| 模拟量输入 |
2个12位采集精度的AI（可选电流型和电压型） 电流型4~20mA,0~20mA 电压：0~5V，0~10V等 |
|
| 数字量输入 | 1路光耦隔离0~60V输入DI，支持计数器功能（默认干接点） | |
| 数字量输出 | 1路光耦隔离数字量输出DO ，小于1A负载 | |
| 天线接头 | LORA天线：SMA x 1， 4G天线：SMA x 1 | |
| SIM卡座 | 直插卡座 * 1（中卡） | |
| 接线端子 | 12*3.5mm | |
| LORA（可选） | 工作频段 | 410~493MHz或者850~930MHz可选 |
| 接收灵敏度 | 150dBm | |
| 发射功率 | 22dBm（最大30DB） | |
| 通信距离 | 12KM（建议室内１~2KM，室外４~6KM） | |
| 空中速率 | 0.48Kbps~62.5Kbps（最高可达300Kbps） | |
| 发射电流 | 650mA | |
| LORA信道 | 可配置 | |
| 4G（可选） | 网络制式 | LTE Cat1 ,最大下行速率10Mbps，最大上行速率5Mbps |

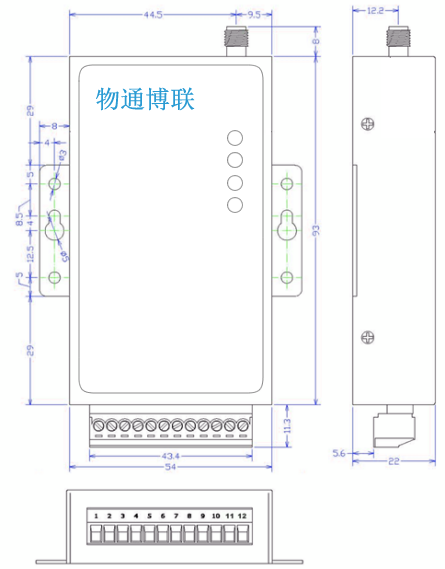

| 机械特性 | 外形尺寸 | 93x54x22mm |
| 安装方式 | 板面安装 | |
| 外 壳 | 黑色壳 | |
| 防护等级 | IP30 | |
| 散热方式 | 无风扇散热 | |
| 重量 | 260g | |
|
设备功率 |
待机功率 | 200mA-240mA@12V |
| 工作功率 | 250mA-290mA@12V | |
| 峰值功率 | 300mA@12.0V | |
| 环境湿度 | 环境湿度 | 5 %~ 95% (无凝霜) |
| 存储温度 | -40 ℃~ 85℃ | |
| 工作温度 | -40℃ ~ 85℃ | |
| 指示灯 | PWR | 电源指示灯显示 |
| COM | 串口状态灯显示 | |
| LORA | LORA指示灯 | |
| LIVE | 运行状态灯显示 | |
| Modbus地址映射表 | ||
|---|---|---|
| 类别 | 项目 | 地址 |
| 模拟量输入采样值 | AI0~AI1 |
40000、40001（无符号整形） 30000、30001（无符号整形） |
| 模拟量输入真实值 | AI0~AI1 |
40050、40052（浮点型） 30050、30052（浮点型） |
| 数字量输入 | DI0 | 10000（开关量） |
| 数字量输出 | DO0 | 00000（开关量） |
| 硬件选型 | |
|---|---|
| 订货号 |
WD140- |
| N（上行网络） | L（带LORA模块）/ G（带4G模块 CAT1）/W (带WIFI模块，开发中*) |
| I（I O模块） | M0211（M表示模块，0表示无AO、2表示2个AI，1表示1个DI，1表示1个DO） |
| S（串口类型） | -232:RS232串口； -485:RS485串口 |
| T (扩展模块) | -16TF（16GB TF卡），-16SSD（16GB SSD硬盘），-GPS（带定位） |
| 示例 |
WD140-LM0211-485（国内频段：410~493MHz LORA，485串口） WD140-GM0211-485（国内频段：4G CAT1，485串口） WD190-LM0211-485（国内频段：850~930MHz,22dbm,485串口） |
