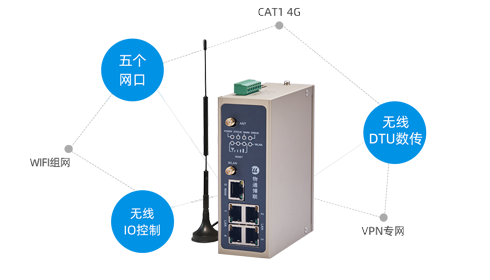

WR515系列工业路由器
一款五网口4G及WiFi的导轨式工业路由器

硬件参数:单核CPU、128MB运存,五个百兆网口、两个串口

蜂窝联网:4G  CAT 1  LTE、 4G  CAT4 七模全网通

WiFi联网:2.4GHZ频段,802.11b/g/n协议(300Mbps),AP/STA/Relay模式

VPN功能:PPTP VPN、L2TP VPN、Open VPN、IPSEC VPN

应用场景:智能工厂组网、工业系统组网、自助售货机、自助服务终端、制造设备联网等

快捷方便、易于部署

支持4G、3G、PPPoE、Wi-Fi网络、数字IO输入输出、串口终端通信、为不同的应用场合提供不同的解决方案。

高速接入,全网部署

支持4G(TDD  LTE /FDD  LTE),3G(HSPA+/CDMA2000-EVDO/TDSCDMA),GPRS等网络,全面覆盖国内外所有4G/3G网络. 支持802.11b/g/n标准的通信,满足用户对于WLAN无线接入的需要,轻松构建无线局域网, 速率高可n达300Mbps。

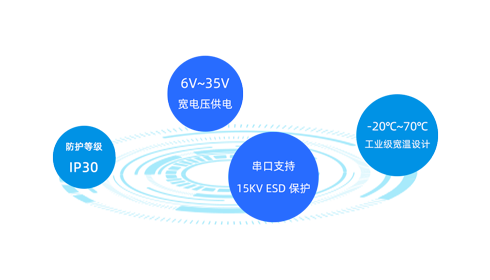

工业级设计

支持6V~35V宽电压供电,-20℃~70℃工业级宽温设计,适应更多对供电要求和温度要求的应用现场。具备有IO控制功能,使得远程控制轻松实现。 自带RS-232/RS-485串口无线数据终端通信功能,更符合工业客户需求。同时还具备如下特性:
1)金属外壳,防护等级为IP30。
2)EMC各项等级指标达3级。
3)以太网口支持1.5KV 隔离变压保护.
4)串口支持15KV ESD 保护。

高可靠设计

1)链路检测设计 :支持链路实时检测,实现掉线自动重拨,保持链路长连接。
2)设备故障自愈设计:内嵌硬件看门狗和软件看门狗技术,设备运行故障自修复,保障设备维持高可用性。
3)系统安全卫士:通过系统安全卫士,实时检测系统的状态和应用的状态,对系统的不安全和不稳定节点进行预防和恢复。

强大的安全功能

1)数据传输安全 :支持L2TP、PPTP、IPSec VPN、Open VPN、CA证书保障数据安全传输。
2)网络防护安全:强大的防火墙功能,可以根据客户的需求定制全方位的防护策略,比如支持SPI全状态检测、Secure Shell(SSH)、入侵保护(禁Ping)、DDoS防御、攻击防御、IP-MAC绑定等防墙功能保障网络不受外界攻击。

简单易用,便于操作维护

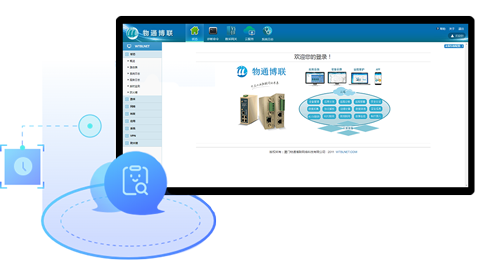

WEB界面人性化设计,逻辑清晰,一目了然,大幅提升用户配置效率。
1) 支持本地或远程读取日志,无论采用管理平台,WEB,CLI方式,其读取的日志清晰易懂,通过日志帮助工程师迅速定位问题,提高工作效率。
2)通过远程或本地对设备由器CPU负载、内存使用情况、网络状态情况、设备端口情况等状态信息进行查询,对故障排查有非常重要的作用。
3)支持工程师高级诊断功能,方便项目建设中迅速找出并修复故障点

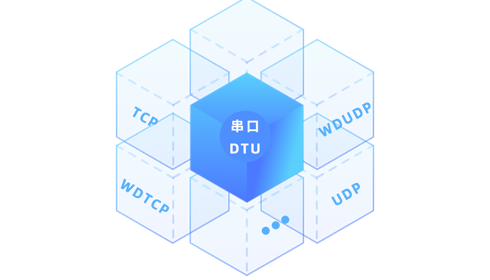

支持串口DTU传输功能

支持WDTCP、WDUDP、TCP、UDP等DTU串口传输协议 ,支持根据不同行业需求定制专业的智能转换协议。

开放式平台、定制化开发

高达880x2 DMIPs计算能力胜任各种复杂计算;丰富的系统资源适合开发各种复杂的应用。采用开放式平台设计理念,可以针对特定的应用场景和应用需求让客户自行或者由jinnianhui.com开发团队开发相应的APP并加载到路由系统中。

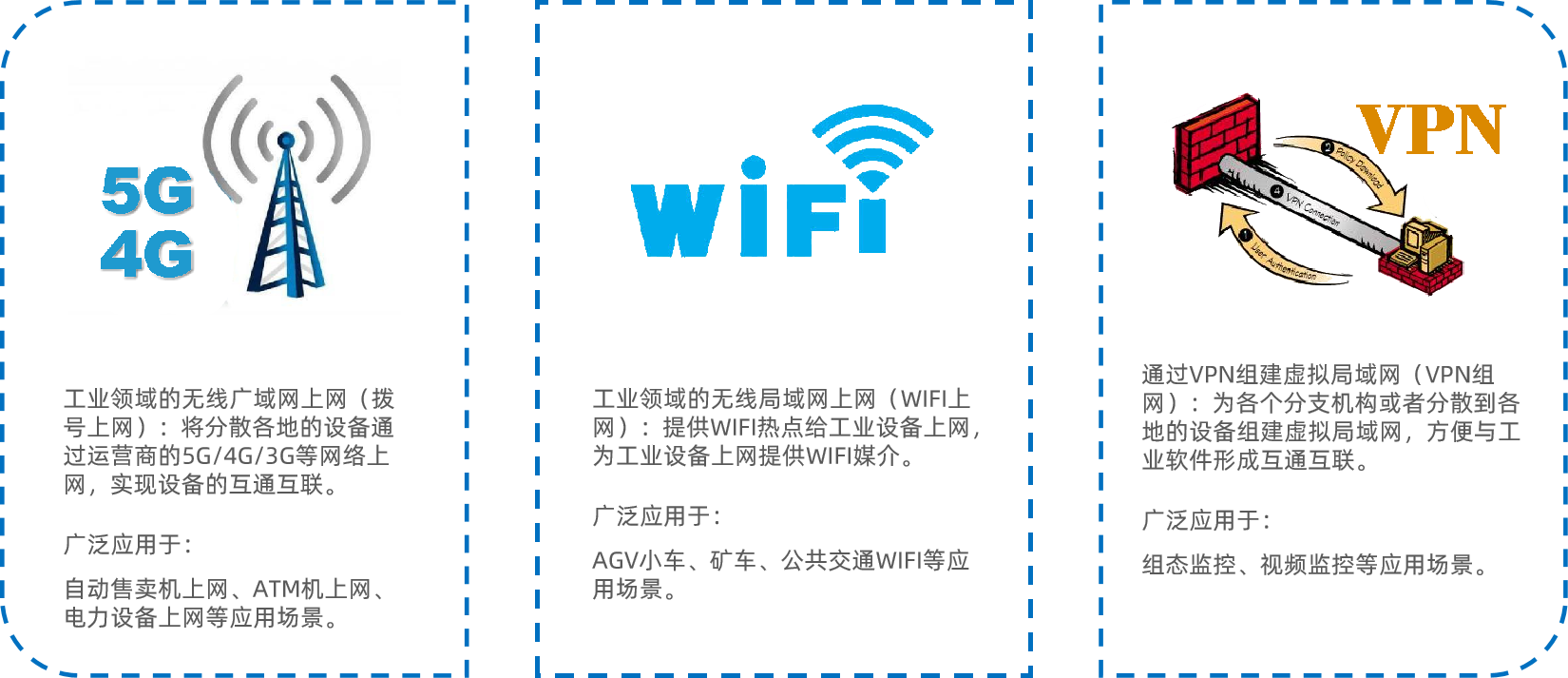

应用场景

规格参数


软件规格
网络功能 网络接入 支持APN、VPDN
网络认证 支持CHAP/PAP认证
网络制式 GSM/GPRS/EDGEUMTS/HSPA+/CDMA2000-EVDO/TD-SCDMA/
TDD-LTE/FDD LTE/NR 5G 具体频段信息请参考订购信息表
LAN协议 支持ARP
WAN协议 支持PPP
IP应用 支持Ping、Trace、DHCP Server 、DHCP Relay、 DHCP Client、DNS relay、DDNS 、Telnet
IP路由 支持静态路由
WLAN
可选
协议标准 支持IEEE 802.11b/g/n
工作模式 支持FAT AP、FIT AP、STA、Relay等工作模式
频段速率 支持2.4G/5.8G双频段、支持300Mbps~1300Mbps可选速率
安全特性 支持开放系统、共享密钥、WPA/WPA2认证
支持WEP/TKIP/AES加密
传输距离 100~300m(实际传输距离视现场环境而定)
安全性 防护安全 支持全状态包检测(SPI)、防范拒绝服务(DoS)攻击、过滤多播/Ping探测包、源端口映射、目的端口映射、DMZ,访问控制功能(ACL)、IPMAC绑定
数据安全 支持L2TP VPN/PPTP VPN/IPSec VPN/ OPEN VPN
可靠性 链路检测 支持发送心跳检测包检测,断线自动连接
看门狗 支持设备运行自检技术,设备运行故障自修复
安全卫士 实时看护各项功能模块,对可能的错误进行预判和处理
智能化 集成DTU 支持WDTCP、WDUDP、透明TCP、透明UDP等各种协议传输
服务、管理及维护 流量管理 支持带宽统计、控制,IP限速
配置方式 支持telnet、web、ssh,远程平台配置方式
升级方式
日志功能
支持web升级、远程升级方式
支持本地系统日志、远程日志。重要日志掉电保存。
网管功能 支持云网管平台,批量管理
维护工具 Ping,DNS解析,路由跟踪,网络接口状态显示,AT指令测试等
状态查询 系统状态,模块状态,网络连接状态,路由状态等

硬件规格
接口特性 电源接口 DC  6V-35V (接线端子)
以太网端口 5*10/100Mbps快速以太网端口,LAN/WAN口,1.5KV网络隔离变压保护,其中:FE0(LAN/WAN)、FE1-FE4(LAN)。
串口接口 1个RS-232/485接口(接线端子),15KV ESD保护
SIM卡座 抽屉式卡座 * 1
IO数字量 IO数字量输入, IO数字量输出各一个(接线端子)
复位按键 针孔式复位按键
天线接头 3G/4G网络:SMA x 1、WLAN: RP-SMA x 1

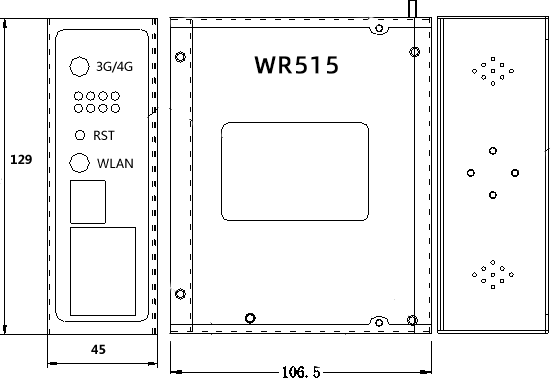

机械特性 外形尺寸 129x107x45(mm)
安装方式 导轨式
外 壳 金属壳 (土豪金)
防护等级 IP30
散热方式 无风扇散热
重量 500g
设备功率 待机功率 80mA-120mA@12V
工作功率 200mA-220mA@12V
峰值功率 240mA@12.0V
环境湿度 环境湿度 5% ~ 95% (无凝霜)
存储温度 -40 ℃~ 85℃
工作温度 -20℃ ~ 70℃
指示灯 1*6指示灯 POWER电源灯(红)、STATUS状态灯(绿)、WARN警告灯(黄)、ERR错误灯 (红灯)、Wi-Fi指示灯 (蓝灯)、4G信号强度灯3个(绿)

产品选型

硬件选型
订货号 WR515---
N(网络类型) L:LTE , WLAN:WIFI
M(无线模块) L07: 4G CAT4 全网通七模(TDD-LTE和FDD-LTE等),国内版本;
L09: 4G CAT4 全网通七模(TDD-LTE和FDD-LTE等),海外版本;
Q2S: 4G CAT1全网通 (仅支持TDD-LTE和FDD-LTE),国内版本。
S(串口接口) 485:485 串口,232:232 串口
示例 WR215-LL07-232  (五网口,4G CAT4全网通,232串口)
WR215-LQ2S-485  (五网口,4G CAT1全网通,485串口)
WR215-LL07-WLAN-485  (五网口,4G CAT4 全网通,2.4G WIFI,485串口)
WR215-LL09-485  (五网口,4G CAT4全网通-国外版本,485串口)
