新品丨jinnianhui.com无线数采终端WD240-LM0844正式发布

来源: jinnianhui.com

时间:2022-05-27 14:45:03

工业数采终端

jinnianhui.comWD系列的工业数采终端,是融合各种通信技术和IO采集技术为一体的数据采集终端,实现对数字量、模拟量数据的采集、数据透传和组网,是实现对简单工业设备的数据采集的重要的边缘终端。

本次发布新品:

WD240-LM0844

支持4G、WIFI、LORA、以太网和串口联网通信方式

支持本地透传和远程透传等多种形式的数据透传

支持采集和控制工业现场的模拟量、数字量等数据

支持计数器功能

产品介绍

WD240-LM0844工业数传终端是一款导轨式的工业级Modbus I/O数据采集及LORA传输智能终端,支持LORA无线传输、支持IO数据采集、支持Modbus RTU协议和无线485透传等功能。

它支持4路16位模拟量输入、4路的数字量输入和4路的继电器数字量输出以及4路复用型电路(8AI、4DI、4RO或者4AI、8DI、4RO或者4AI、4DI、4DO、4RO或者2AO、6AI、4DI、4RO等多种配置),数据采集功能支持Modbus RTU通过有线的232/485串口读取或者通过功率可调的无线LORA来读取;支持无线LORA转串口透传功能。采用工业级设计,稳定可靠,灵活扩展,非常适用于复杂的工业环境的数据采集、12KM内的无线传输。

适用于矿山、油井、水利监测、智能农业、智能交通、智能工厂、工业控制、楼宇监控、医疗行业、酒店等行业。

产品特点

01、丰富的IO采集接口

1)支持4路的12位高精度模拟量输入,支持电流型和电压型,支持多种量程和倍率计算;

2)支持4路的干湿接点可选的0~60V数字量输入(默认干接点);

4)支持4路的3A的继电器输出,同时支持0~30V直流和0~250V交流信号接入;

4)支持复用型电路“4路AI”、“4路DI”、“4路DO”、“2路AO,2路AI”可随机搭配一种;

5)支持4路DI计数器功能的干湿接点数字量输入模式进行计数采集;

02、无线LORA传输功能


1)内嵌低功耗、远距离的LORA传输芯片,发射功率可达30dbm,最大支持12KM的距离传输;

2)支持410~493MHz和850~930MHz可选配频段,国内外均可用;

3)可灵活配置LORA的信道、功率、空中速率等参数;

4)支持最大帧长和超时时间设定,适合各种数据包和相应速度的场景应用;

03、标准Modbus协议


1)采用标准的Modbus RTU来配置、读取、控制IO模块,支持丰富的读取指令和配置功能;

04、高可靠性工业级设计


1)6~35V宽电压设计、-40~+85℃宽温设计;

2)电源极性保护、过接保护、宽电压设计、各模块独立供电设计;

3)隔离的RS232或RS485设计,15KV ESD保护;

4)采用光耦隔离的数字量输入、精准基准电压和高可靠性的继电器设计;

5)软硬件看门狗,一旦发现异常,模块将在1秒内自动重启,并恢复正常运行;

05、无线透传功能


1)支持232或者485串口的无线透传、支持点对点、点对多点的数据透传;

2)支持不同系统共存的无干扰的数据透传;

3)支持数据缓存功能,提高传输效率和调节数据分包情况;

应用举例

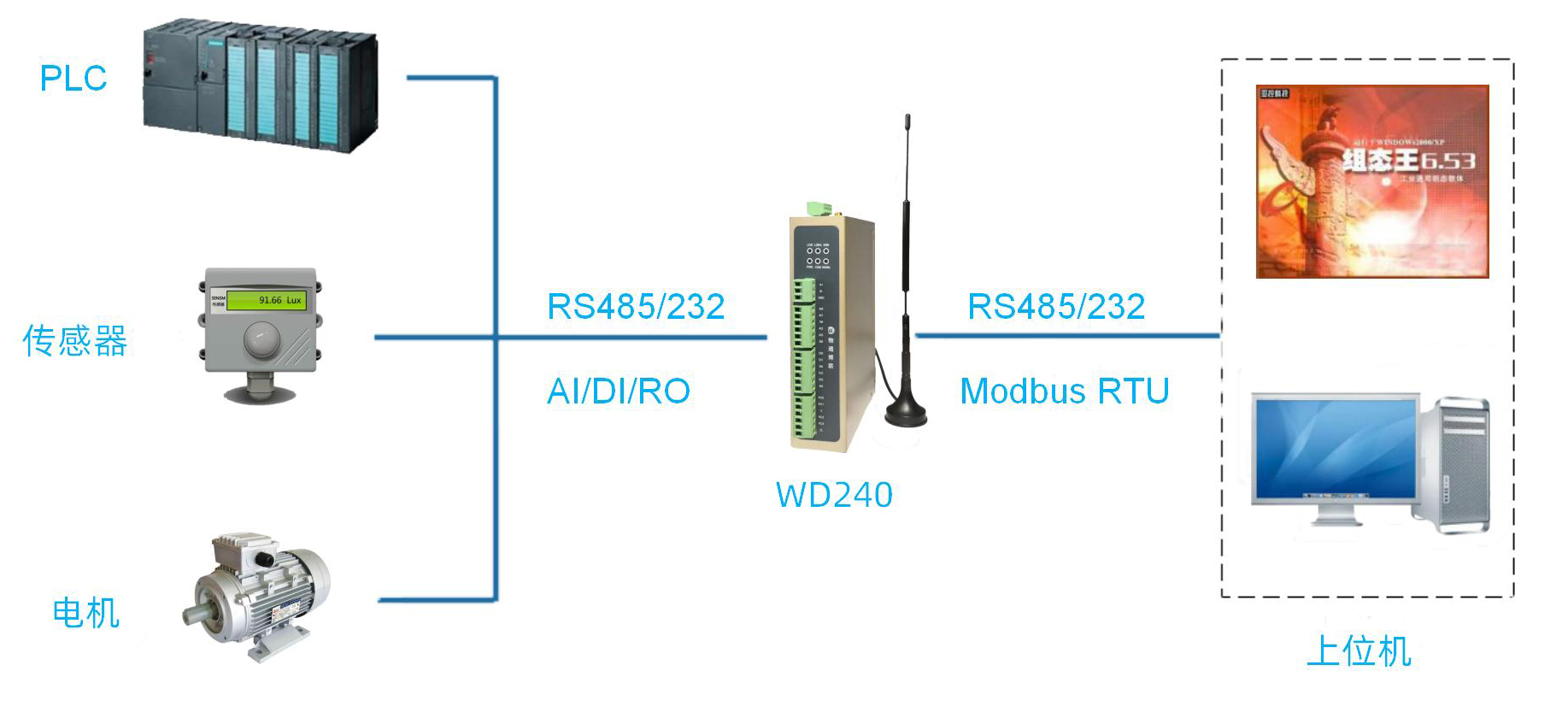

01、上位机通过串口读取和控制WD240(下位机)

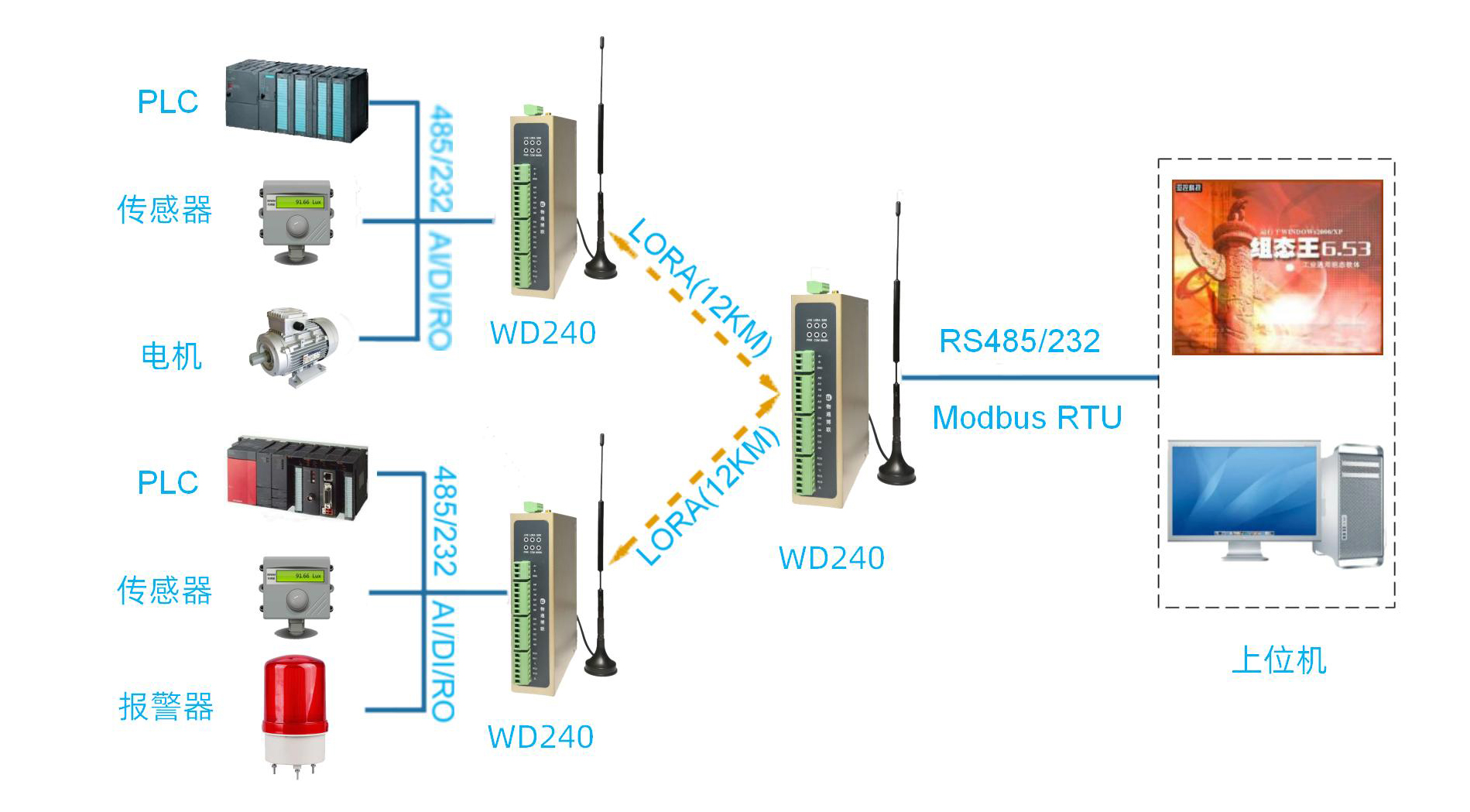

02、上位机通过LORA无线方式读取WD240(下位机)

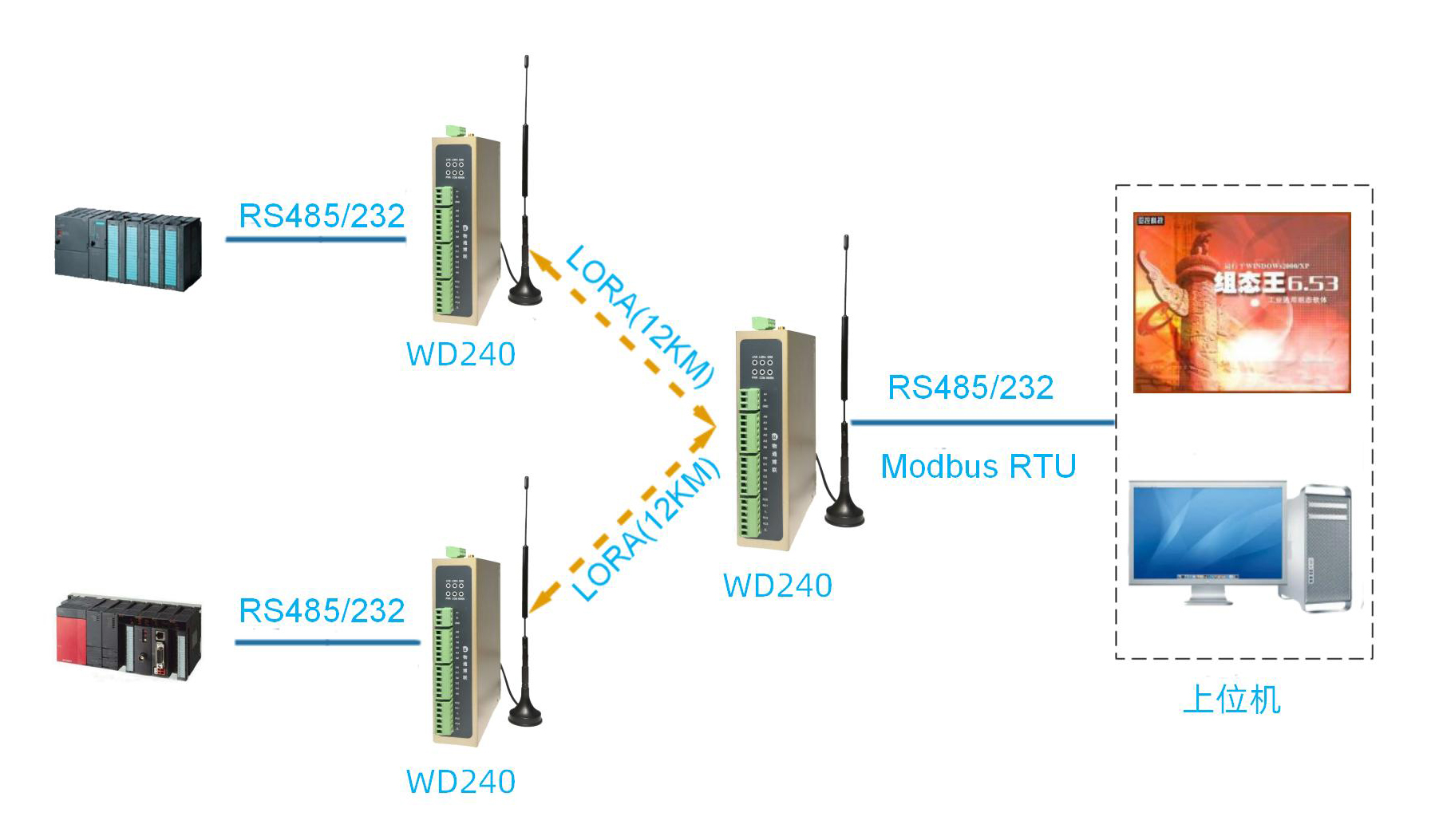

03、上位机通过LORA读取WD240的IO和下挂的PLC数据

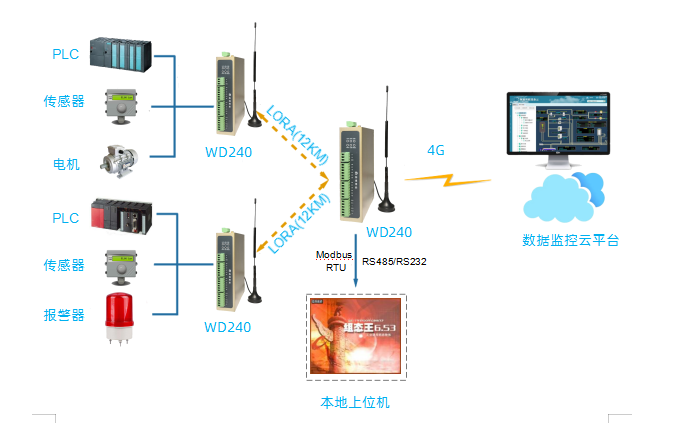

04、云平台通过LORA无线和互联网方式读取WD240的IO和下挂的PLC数据
