WD240系列工业数传终端
一款实现多路AI、AO、DI、DO数据采集的无线LORA/4G的数采终端

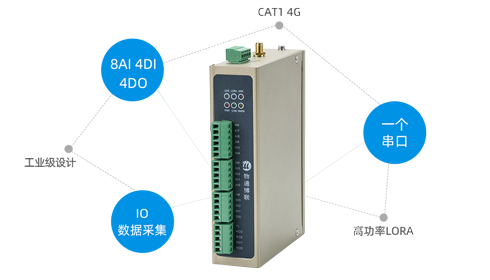

硬件参数:1路232/485串口,8AI-4DI-4DO等多路IO

联网功能:CAT1 4G 、高功率LORA(433MHZ、915MHZ)

采集功能:支持采集模拟量、数字量采集,支持快速的脉冲计数

本地透传:通过LORA实现12KM以内的无线数据透传

云端接入:通过4G实现与云平台的远程无线数据监控

应用场景:工厂、矿山、油田、水利、农业、港口等

丰富的IO采集接口

支持4路的12位高精度模拟量输入(可选8AI、4DI、4DO或者4AI、8DI、4DO或者4AI、4DI、4DO、4DO或者2AO、6AI、4DI、4DO等多种配置)
支持4路的干、湿接点接线类型,可选的0~60V数字量输入,支持计数器功能;
支持4路的3A的继电器输出,同时支持0~30V直流和0~250V交流信号接入;
具有复用型电路,可以选配成4AI/4DI/4DO/2AO-2AI,适当AI/DI/DO最多可以8路;


无线LORA传输功能

内嵌大功率、远距离的LORA传输芯片,发射功率可达30dbm,最大支持12KM的距离传输; 支持410~493MHz和850~930MHz可选配频段,国内外均可用;
可灵活配置LORA的信道、功率、空中速率等参数;支持最大帧长和超时时间设定,适合各种数据包和相应速度的场景应用;

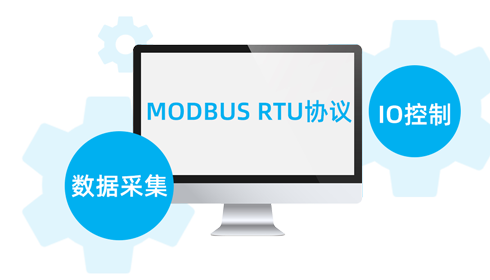

标准Modbus RTU协议

支持标准的Modbus RTU协议进行本地的IO控制和数据采集;

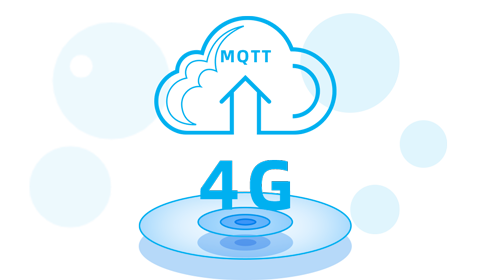

无线4G数据上云

支持通过4G网络实现将串口及IO的数据通过MQTT协议上传到各种云端平台和系统;

无线透传功能

支持232或者485串口的无线透传、支持点对点、点对多点的数据透传
支持不同系统共存的无干扰的数据透传;

高可靠工业级设计

1)6~35V宽电压设计、-40~+85℃宽温设计;
2)隔离的RS232或RS485设计,15KV ESD保护;
3)采用光耦隔离的数字量输入、精准基准电压和高可靠性的继电器设计;

应用场景


有线串口读写IO
无线LORA读写IO
LORA串口数据透传
无线4G数据上云
点对多点本地组网

规格参数


硬件规格
硬件平台 CPU核心 32位 Arm Cortex-M4
接口特性 电源接口 DC 9V-35V (接线端子)
串口接口 1个串口(RS232/RS485),15KV ESD保护,1200~128000bps,默认19200
模拟量输入 4/8个12位采集精度的AI(可选电流型和电压型)
电流型4~20mA,0~20mA 电压:0~5V,0~10V等
数字量输入 4/8路光耦隔离0~60V,支持干湿节点接入(默认干接点、支持4路计数器)
数字量输出 4路3A继电器输出250V交流AC ,30V直流 DC(可扩展4路晶体管DO)
天线接头 LORA天线:SMA x 1  4G天线:SMA x 1
接线端子 3*6*3.81mm,1*3*3.81mm,1*5*3.81mm
4G(可选) 网络制式 LTE Cat1 ,最大下行速率10Mbps,最大上行速率5Mbps
LORA(可选) 工作频段 410~493MHz或者850~930MHz可选
接收灵敏度 150dBm
发射功率 30dBm
通信距离 最大12KM(建议室内2KM,室外8KM)
空中速率 0.48K~62.5Kbps(最高可达300K)
发射电流 650mA
LORA信道 50个信道,可配置
机械
特性

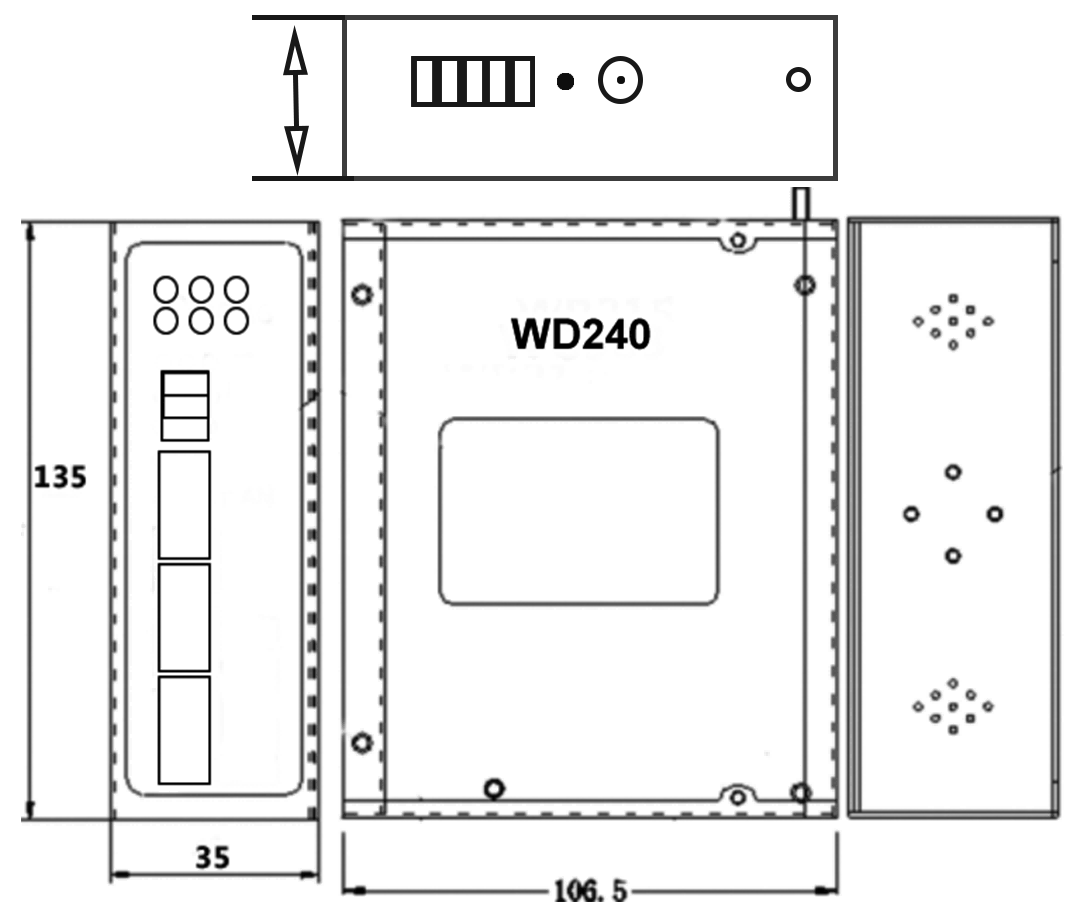

外形尺寸 136x106.5x35mm
安装方式 导轨
外 壳 金属壳 (土豪金)
防护等级 IP30
散热方式 无风扇散热
重量 280g


产品选型

硬件选型
订货号 WD240---
N(上行网络) L(带LORA模块)/ G(带4G模块)/W (带WIFI模块,开发中*)
I(I O模块) M0844(M表示模块,0代表0个AO、8代表8个AI(4AI+4复用型AI),4代表4个DI,4代表4个RO)
S(串口类型) -232:RS232串口;-485:RS485串口
示例 WD240-LM0844-485(8AI-4DI-4DO,国内频段:410~493MHz,485串口)
WD240-LM0484-232(4DI-4AI-4DI-4RO,国内频段:410~493MHz,232串口)
WD240-LM0448-485(4DO-4AI-4DI-4RO,国内频段:410~493MHz,485串口)
WD240-LM2644-232(2AO-6AI-4DI-4RO,国内频段:410~493MHz,232串口)
WD290-LM0844-485(8AI-4DI-4DO,海外频段:850~930MHz,485串口)
WD240-GM0844-485(8AI-4DI-4DO,4G CAT1,485串口)等
资料下载

【产品规格说明书】WD240产品规格说明书V1.0

【产品使用手册】WD240产品使用手册V3.4

【配置工具】WD240配置工具
